电线电缆应用

1、电力系统

电力系统采用的电线电缆产品主要有架空裸电线、汇流排（母线）、电力电缆（塑料线缆、油纸力缆（基本被塑料电力电缆代替）、橡套线缆、架空绝缘电缆）、分支电缆（取代部分母线）、电磁线以及电力设备用电气装备电线电缆等。

2、信息传输系统

用于信息传输系统的电线电缆主要有市话电缆、电视电缆、电子线缆、射频电缆、光纤缆、数据电缆、电磁线、电力通讯或其他复合电缆等。

3、机械设备、仪器仪表系统

此部分除架空裸电线外几乎其他所有产品均有应用，但主要是电力电缆、电磁线、数据电缆、仪器仪表线缆等。

电线电缆产品

1、裸电线及裸导体制品

本类产品的主要特征是：纯的导体金属，无绝缘及护套层，如钢芯铝绞线、铜铝汇流排、电力机车线等；加工工艺主要是压力加工，如熔炼、压延、拉制、绞合/紧压绞合等；产品主要用在城郊、农村、用户主线、开关柜等。

2、电力电缆

本类产品主要特征是：在导体外挤（绕）包绝缘层，如架空绝缘电缆，或几芯绞合（对应电力系统的相线、零线和地线），如二芯以上架空绝缘电缆，或再增加护套层，如塑料/橡套电线电缆。主要的工艺技术有拉制、绞合、绝缘挤出（绕包）、成缆、铠装、护层挤出等，各种产品的不同工序组合有一定区别。产品主要用在发、配、输、变、供电线路中的强电电能传输，通过的电流大（几十安至几千安）、电压高（220V 至500kV 及以上）。

3、电气装备用电线电缆

该类产品主要特征是：品种规格繁多，应用范围广泛，使用电压在1kV 及以下较多，面对特殊场合不断衍生新的产品，如耐火线缆、阻燃线缆、低烟无卤/低烟低卤线缆、防白蚁、防老鼠线缆、耐油/耐寒/耐温/耐磨线缆、医用/农用/矿用线缆、薄壁电线等。

4、通讯电缆及光纤（简略介绍）

随着近二十多年来，通讯行业的飞速发展，产品也有惊人的发展速度。从过去的简单的电话电报线缆发展到几千对的话缆、同轴缆、光缆、数据电缆，甚至组合通讯缆等。该类产品结构尺寸通常较小而均匀，制造精度要求高。

5、电磁线（绕组线）

主要用于各种电机、仪器仪表等。

电线电缆的衍生/新产品

电线电缆的衍生/新产品主要是因应用场合、应用要求不同及装备的方便性和降低装备成本等的要求，而采用新材料、特殊材料、或改变产品结构、或提高工艺要求、或将不同品种的产品进行组合而产生。

采用不同材料如：阻燃线缆、低烟无卤/低烟低卤线缆、防白蚁、防老鼠线缆、耐油/耐寒/耐温线缆等；

改变产品结构如：耐火电缆等；

提高工艺要求如：医用线缆等；

组合产品如：OPGW 等；

方便安装和降低装备成本如：预制分支电缆等。

电缆电线问答

1、常用的电线、电缆按用途分有哪些种类？ 答：按用途可分为裸导线、绝缘电线、耐热电线、屏蔽电线、电力电缆、控制电缆、通信电缆、射频电缆等。

2、绝缘电线有哪几种？ 答：常有的绝缘电线有以下几种：聚氯乙烯绝缘电线、聚氯乙烯绝缘软线、丁腈聚氯乙烯混合物绝缘软线、橡皮绝缘电线、农用地下直埋铝芯塑料绝缘电线、橡皮绝缘棉纱纺织软线、聚氯乙烯绝缘尼龙护套电线、电力和照明用聚氯乙烯绝缘软线等。

3、电缆桥架适合于何种场合？ 答：电缆桥架适用于一般工矿企业室内外架空敷设电力电缆、控制电缆，亦可用于电信、广播电视等部门在室内外架设。

4、电缆附件有哪些？ 答：常用的电附件有电缆终端接线盒、电缆中间接线盒、连接管及接线端子、钢板接线槽、电缆桥架等。

5、什么叫电缆中间接头？ 答：连接电缆与电缆的导体、绝缘屏蔽层和保护层，以使电缆线路连接的装置，称为电缆中间接头。

电缆的型号由八部分组成

1、用途代码－不标为电力电缆，K 为控制缆，P 为信号缆;

2、绝缘代码－Z 油浸纸，X 橡胶，V 聚氯乙烯，YJ 交联聚乙烯

3、导体材料代码－不标为铜，L 为铝;

4、内护层代码－Q 铅包，L 铝包，H 橡套，V 聚氯乙烯护套

5、派生代码－D 不滴流，P 干绝缘;

6、外护层代码

7、特殊产品代码－TH 湿热带，TA 干热带;

8、额定电压－单位KV

有关电缆型号的问题

1、SYV ：实心聚乙烯绝缘射频同轴电缆

2、SYWV(Y)：物理发泡聚乙绝缘有线电视系统电缆，视频（射频）同轴电缆（SYV 、S YWV 、SYFV ）适用于闭路监控及有线电视工程

SYWV （Y ）、SYKV 有线电视、宽带网专用电缆结构：（同轴电缆）单根无氧圆铜线+物理 发泡聚乙烯（绝缘）+（锡丝+铝）+聚氯乙烯（聚乙烯）

3、信号控制电缆（RVV 护套线、RVVP 屏蔽线）适用于楼宇对讲、防盗报警、消防、自动抄表等工程

RVVP ：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆 电压300V/300V 2-24芯 用途：仪器、仪表、对讲、监控、控制安装

4、RG ：物理发泡聚乙烯绝缘接入网电缆 用于同轴光纤混合网（HFC ）中传输数据模拟信号

5、KVVP ：聚氯乙烯护套编织屏蔽电缆 用途：电器、仪表、配电装置的信号传输、控制、测量

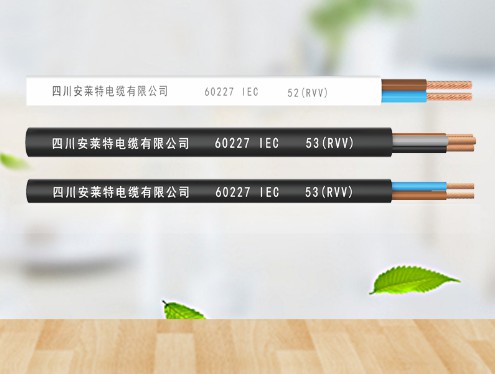

6、RVV （227IEC52/53） 聚氯乙烯绝缘软电缆 用途：家用电器、小型电动工具、仪表及动 力照明

7、AVVR 聚氯乙烯护套安装用软电缆

8、SBVV HYA 数据通信电缆（室内、外）用于电话通信及无线电设备的连接以及电话配线网的 分线盒接线用

9、RV 、RVP 聚氯乙烯绝缘电缆

10、RVS 、RVB 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆

11、BV 、BVR 聚氯乙烯绝缘电缆 用途：适用于电器仪表设备及动力照明固定布线用

12、RIB 音箱连接线（发烧线）

13、KVV 聚氯乙烯绝缘控制电缆 用途：电器、仪表、配电装置信号传输、控制、测量

14、SFTP 双绞线 传输电话、数据及信息网

15、UL2464 电脑连接线

16、VGA 显示器线

17、SYV 同轴电缆 无线通讯、广播、监控系统工程和有关电子设备中传输射频信号（含综合用同轴电缆）

18、SDFAVP 、SDFAVVP 、SYFPY 同轴电缆，电梯专用

19、JVPV 、JVPVP 、JVVP 铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆

电缆用金属材料

1、铜

导电性仅次于银，导热性仅次于金、银；抗腐蚀，无磁性，塑性好，易于焊接，用途广泛。铜合金主要为提高铜的耐磨性，耐腐蚀性及机械物理性能。

2、银

金属导电性及导热性最高，具有良好的耐腐蚀性及耐氧化性，易于焊接；主要用于镀层和包复层；主要用做耐高温线及（注：依照集肤效应原理）用做高频通讯电缆导体。

３、铝

导电性仅次于银、铜、金；导热性好，耐腐蚀性好，机械强度一般，塑性好，比重小。缺点是抗拉强度低，不易焊接。铝合金主要为提高铝的机械强度，耐热性及可焊性。

４、金，镍

用做耐高温线。

５、铁（钢）

常作复合导体的加强材料，如钢芯铝较线，铜包钢，铝包钢线等。

６、锌

用做钢丝／钢带／铁导体的镀层，用以防腐蚀。

７、锡

用做钢丝／铜线的镀层，用以防腐蚀，并有利于铜线的焊接。

电缆存放

电缆如果要长期存放，电缆是否放置于：

1、屋檐下。电缆只在不直接暴露在阳光照射或超高温下, 标准局域网电缆就可以应用, 建议使用管道。

2、外墙上。避免阳光直接照射墙面及人为损坏。

3、管道里(塑料或金属的) 。如在管道里, 注意塑料管道的损坏及金属管道的导热。

4、悬空应用/架空电缆。考虑电缆的下垂和压力。打算采用哪种捆绑方式? 电缆是否被阳光直接照射。

5、直接在地下电缆沟中铺设, 这种环境是控制范围最小的。电缆沟的安装要定期进行干燥或潮湿程度的检查。

6、地下管道。为便于今后的升级, 电缆更换以及与表面压力和周围环境隔离, 辅设管道相隔离, 辅设管道是一个较好的方法。但不要寄希望于管道会永远保持干燥, 这将影响对电缆种类的选择。

常见的电缆故障有哪些?

电缆线路常见的故障有机械损伤、绝缘损伤、绝缘受潮、绝缘老化变质、过电压、电缆过热故障等。当线路发生上述故障时，应切断故障电缆的电源，寻找故障点，对故障进行检查及分析，然后进行修理和试验，该割除的割除，待故障消除后，方可恢复供电。

埋设电缆线路的安全有哪些要求?

埋设电缆线路的安全要求有：

1、电缆线相互交叉时，高压电缆应在低压电缆下方。如果其中一条电缆在交叉点前后1m 范围内穿管保护或用隔板隔开时，最小允许距离为0.25m 。

2、电缆与热力管道接近或交叉时，如有隔热措施，平行和交叉的最小距离分别为0.5m 和0.25m 。

3、电缆与铁路或道路交叉时应穿管保护，保护管应伸出轨道或路面2m 以外。

4、电缆与建筑物基础的距离，应能保证电缆埋设在建筑物散水以外；电缆引入建筑物时应穿管保护，保护管亦应超出建筑物散水以外。

5、直接埋在地下的电缆与一般接地装置的接地之间应相距0.25~0.5m；直接埋在地下的电缆埋设深度，一般不应小于0.7m ，并应埋在冻土层下。
